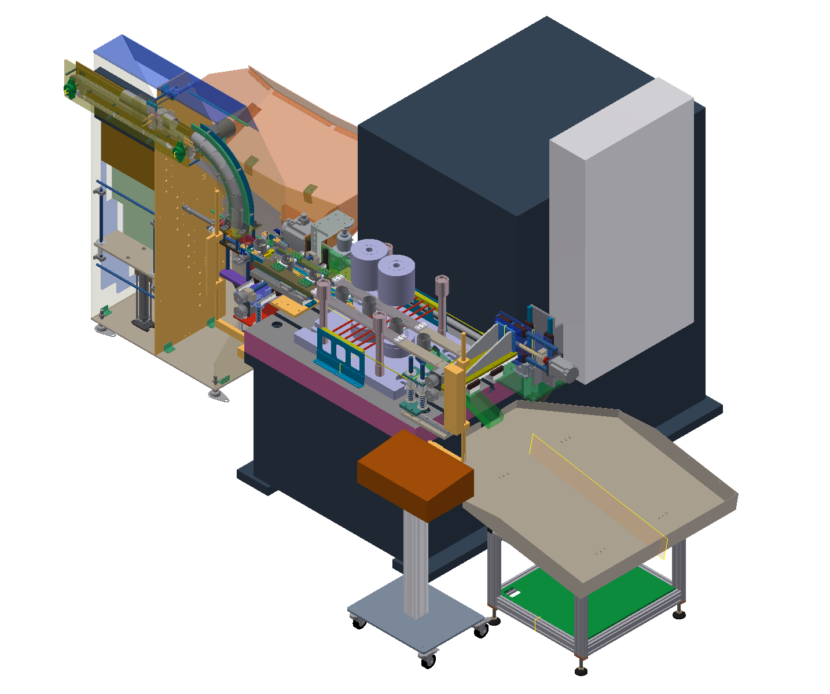

프레스 자동 공급기
동영상 자료 https://blog.naver.com/taejin1121/222275892444 단조 프레스에 파이프를 공급, 배출하기 위한 장비로서 호퍼 피더에 의해 정렬된 소재를 공급받아 단조프레스에 공급하며 좌우 동조를 위해 잭스크류 및 서보 4축으로 제어되는 장비임
[카테고리:] 제품소개

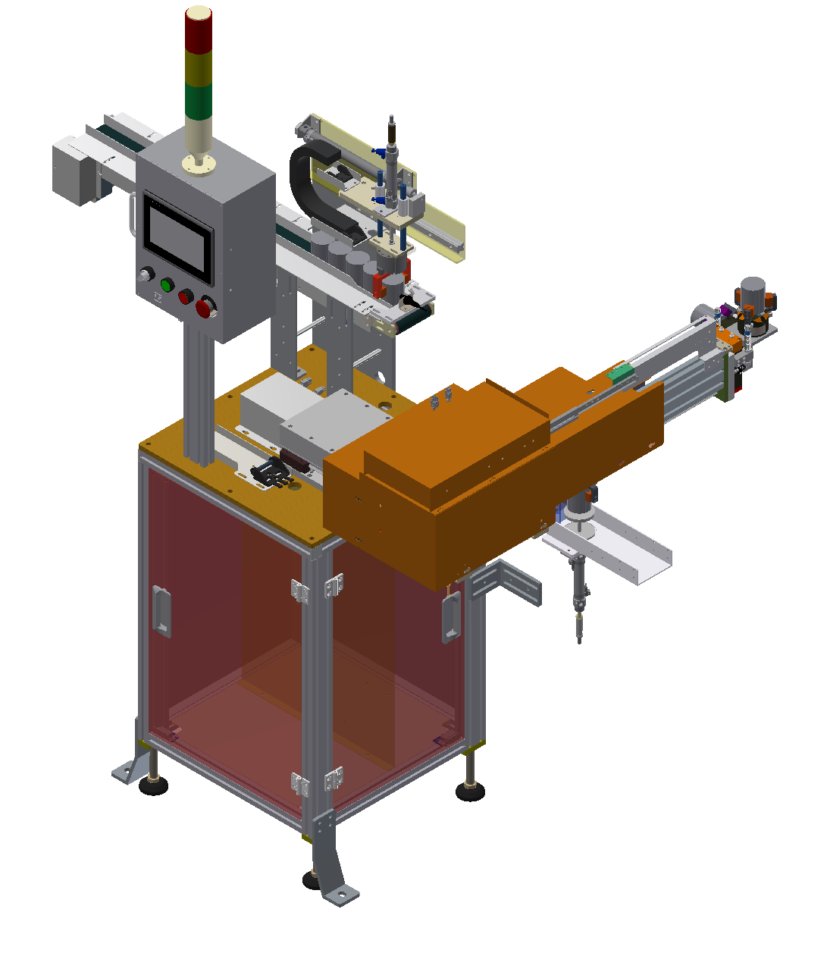

오토로더
동영상자료 https://blog.naver.com/taejin1121/222320303925 https://youtu.be/nt8xuME5ifc https://youtu.be/MEcVE-aMlKU CNC 선반에 작업물을 자동으로 공급하는 장비 1.생산성-로딩 타임 개당 5.2초(도어 열림완료 후 ~ 닫기 시작, 최대 4.8초 가능) 2.공간 35% 축소(870mm → 530mm) 3.경제성-경쟁력 있는 가격(타사 대비 90~95%) 4.안전성- 협착으로부터 Free 5.편의성-Arm부의 모듈화로 통째로 교체(정비시간 단축)및 스페어 보유 가능 -Arm 끝단에서 미세조정 가능(장비 전체를 높이 조절할 […]
렌즈 가압 장치
설명 다중 렌즈의 접착 시 BONDING 후 가압해 주는 장비 강조사항 수동으로 가압해 주던 방식을 자동을 일정 시간 동안만 가압할 수 있게 하여 제품의 신뢰성을 높였으며 소형화로 이동이 쉽고 공간을 적게 차지하게 제작됨. 관련자료 3D 모델링 제품사진
전자제품 생산공장의 작업자용 워크테이블
설명 일반적인 전자 회사의 워크테이블임. 강조사항 형광등, 공구 걸이, 콘센트 관련자료 ASSY 도면 제품사진
REFLOW
설명 PCB SOLDERING 장비로 표면실장된 기판을 컨베어에 흘려 일정 온도 그래프를 갖게 제어하여 SOLDERING(납땜)을 함. 강조사항 최고 230도씨의 온도 구간을 가지며 메쉬 또는 체인컨베어 방식으로 센터 서포트등을 이용하여 PCB의 변형을 방지하고 임펠러 펜을 사용하여 공기순환을 하였음. 관련자료 3D 모델링
SHUTTLE GATE CONVEYOR
설명 긴 PCB 조립라인에 게이트를 확보 하고자 한 장비이며 장비의 돌출부가 들락 거리며 PCB 기판을 이송함. 강조사항 모터에 의해 2단구동 가능하게 구성되어 바디보다 게이트 구간이 더 길게 설계됨. 여러 방식의 게이트 컨베어가 있으나 가장 공간절약적이고 간단하며 게이트존이 긴 것이 특징임. 관련자료 3D 모델링
TOOL BOX ELEVATOR
설명 수직반송을 위한 장비이며 반송용 컨베이어를 웨이트 발란스 및 AC모터를 이용하여 이송시키는 장치 임. 강조사항 수직반송 구간내의 임의의 위치에서 임의의 위치로 BOX 이송이 가능하며 공간 활용도가 높다. 관련자료 3D 모델링
BASKET UNLOADER
설명 고하중의 BASKET(20KG)을 대차 또는 일정 높이에 공급하기 위한 장비임. 강조사항 AC 모터 및 WEIGHT를 이용하여 고하중의 물건을 들어올림. 현장개선 : 작업자가 싣고 부리던 것을 기계가 함으로써 작업자의 고충해소 및 작업시간 단축, 공간절약을 함. 관련자료 3D 모델링
회전파이프 급 차단밸브
설명 회전 장비의 일부분으로 650 BAR의 고압이 흐르는 유로를 급 차단하는 장치임. 강조사항 두 개의 유압실린더를 사용하여 회전하고 있는 고압의 유로를 차단할 수 있게 구성되었음. 관련자료 3D 모델링
회전력 전달 장치
설명 두개의 클램핑 실린더와 두개의 회전력 전달 실린더 및 위치 감지센서등으로 구성 되어 작업물에 회전력을 전달하여 체결하는 장치임. 강조사항 유압실린더 두 개를 사용하여 8TON의 힘으로 작업물을 클램핑하고 두 개의 유압실린더를 사용하여 1300Kgㆍm의 회전력을 전달 할 수 있게 구성되었음. 관련자료 3D 모델링 제품사진
